Застучал поршневой палец: причины, как распознать и ремонт

Стук поршневого пальца — звонкий, металлический, «двойной» звук, который появляется при резком изменении нагрузки: газанул — отпустил. Палец соединяет поршень с верхней головкой шатуна, и когда в этом соединении появляется зазор — из-за износа втулки шатуна или самого пальца — он начинает стучать. В отличие от стука вкладышей, палец редко «убивает» мотор мгновенно, но игнорировать его нельзя: разбитая втулка и болтающийся палец со временем задирают поршень и стенку цилиндра. Хорошая новость — это ремонтопригодная неисправность: изношенную втулку верхней головки шатуна меняют, палец подбирают в размер, шатун дефектуют. Разбираем, отчего стучит палец, как отличить его от стука вкладышей и клапанов и что делают в моторном цеху.

Что такое стук поршневого пальца?

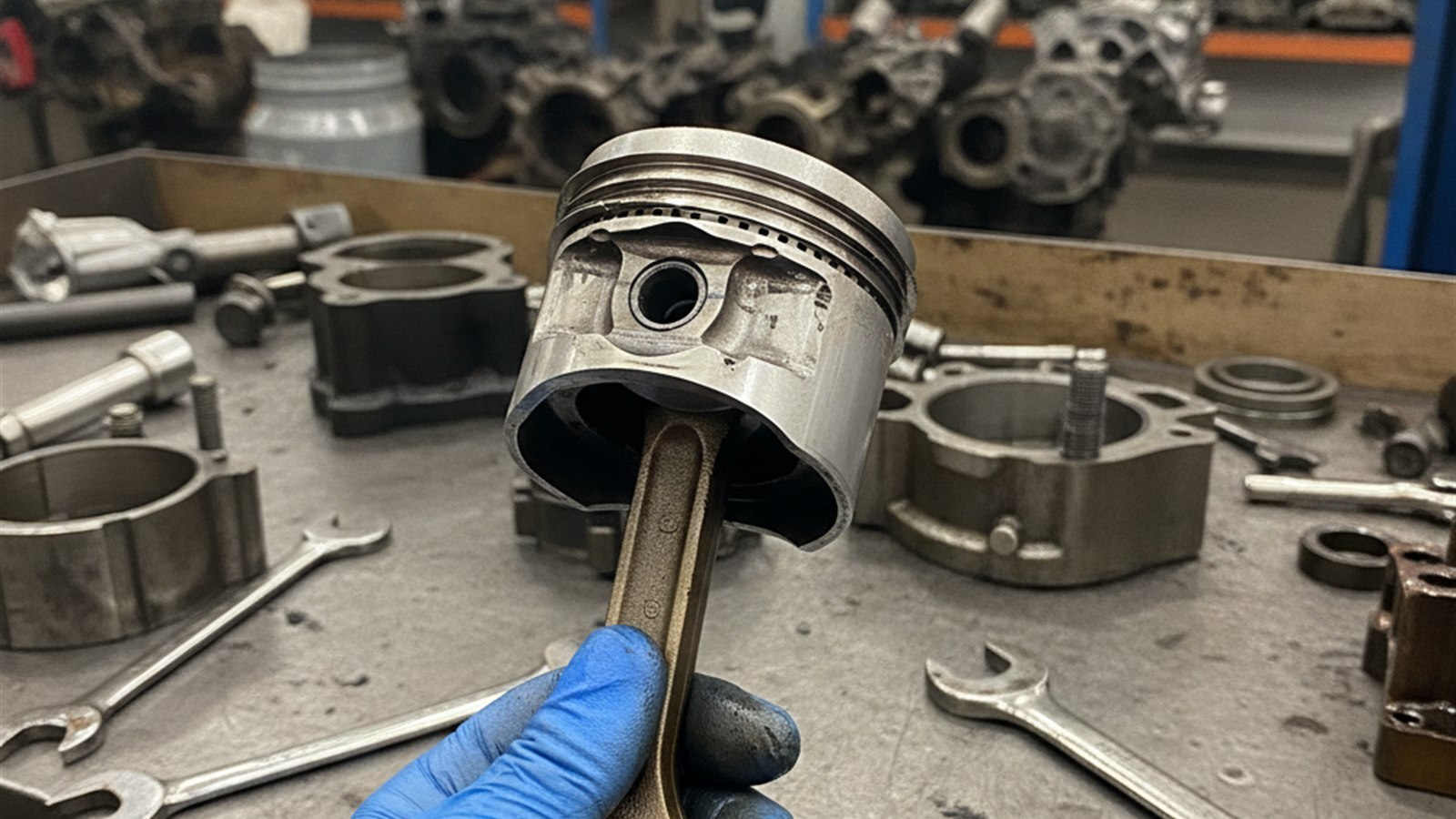

Поршневой палец — стальной цилиндрический стержень, который вставлен в бобышки поршня и проходит через верхнюю головку шатуна. Через него усилие от поршня передаётся на шатун. В большинстве современных моторов палец «плавающий»: он свободно вращается и в поршне, и во втулке шатуна, а от осевого смещения удерживается стопорными кольцами.

В верхнюю головку шатуна запрессована бронзовая втулка — именно она принимает на себя нагрузку и трение пальца. Когда втулка изнашивается (или изнашивается сам палец), между ними появляется зазор. При смене направления нагрузки — момент между тактами — палец с лёгким ударом «выбирает» этот зазор, и рождается тот самый звонкий стук. По сути стук пальца — это увеличенный зазор в паре «палец — втулка шатуна».

Почему появляется стук пальца?

Зазор в пальцевом соединении растёт по нескольким причинам:

— Естественный износ втулки. Бронзовая втулка верхней головки шатуна — расходуемая пара трения; на больших пробегах она вырабатывается, и появляется зазор.

— Масляное голодание. Низкое давление масла, грязное масло, редкая замена — втулка недополучает смазки и изнашивается ускоренно. Что означает падение давления — в материале давление масла упало на ходу.

— Детонация и ударные нагрузки. Долгая работа на детонации или перегрузки (гидроудар, жёсткие удары в поршневую) разбивают втулку и бобышки. Про удар по поршневой — в статье гидроудар двигателя.

— Некачественный прошлый ремонт. Неправильно подобранный зазор при сборке, дешёвая втулка или палец не в размер — стук появляется вскоре после ремонта.

— Перегрев. Перегретый мотор теряет масляную плёнку в парах трения, и пальцевое соединение страдает в том числе.

Как и большинство стуков, стук пальца — следствие: важно не только устранить зазор, но и понять, что к нему привело (давление масла, качество обслуживания, детонация), иначе история повторится.

Как распознать стук пальца?

Точно «услышать» палец помогает стетоскоп и поочерёдное отключение цилиндров: в проблемном стук меняется. Но на слух пальцевый стук легко перепутать с другими, поэтому диагноз подтверждают замерами на разборе. Общая тема стуков — в материале стук двигателя на холодную.

Палец, вкладыши или клапаны — как отличить?

Три частых источника стука звучат по-разному и требуют разного ремонта — важно не перепутать:

Ключевое отличие пальца от вкладышей: палец звонкий и реагирует на резкую перегазовку, а давление масла при нём обычно в норме; вкладыши стучат глуше, сильнее под нагрузкой и часто с падением давления. Про их стук и ремонт — в статье провернуло вкладыш двигателя. Но окончательно источник подтверждает только разбор и замеры.

Как ремонтируют стук пальца?

Ремонт идёт по шатунно-поршневой группе, порядок такой:

— Разборка и дефектация. Мотор разбирают, шатуны и поршни осматривают и замеряют: зазор в паре «палец — втулка», состояние бобышек поршня, геометрию шатуна. Это этап дефектации.

— Замена втулки верхней головки шатуна. Старую бронзовую втулку выпрессовывают, запрессовывают новую и растачивают/развёртывают точно под палец с нужным зазором. Это ключевая операция; подробно про ремонт шатунов — в статье дефектация и ремонт шатунов, замена втулки поршневого пальца.

— Подбор пальца и проверка поршня. Палец подбирают в размер; если разбиты бобышки поршня или задета юбка — поршень меняют.

— Проверка геометрии шатуна. Шатун проверяют на изгиб и скручивание, при необходимости правят — иначе палец будет стоять с перекосом.

— Если задрало цилиндр. Когда болтающийся палец успел повредить зеркало, добавляется расточка или гильзовка цилиндра и новый поршень.

Пойманный вовремя стук пальца — это ремонт шатунной группы без глобального перебора. Запущенный, с задирами цилиндра, уже ближе к капитальному ремонту. Поэтому со стуком лучше не тянуть.

Сколько стоит ремонт в Минске?

Единой цены нет — платят за конкретные операции по шатунно-поршневой группе, а их набор зависит от того, задело ли поршень и цилиндр. Точную смету называют после дефектации. Из чего складывается:

Привозите мотор или снятые шатуны с поршнями — продефектуем, замерим зазоры и скажем точно: хватает замены втулки или задело поршень и цилиндр. Актуальный прайс AB Motors — на сайте, итоговую смету называем после замеров.
