Дефектация и ремонт шатунов: изгиб, скручивание и замена втулки поршневого пальца

Шатун проверяют на два вида деформации — изгиб (в плоскости качания) и скручивание (разворот осей верхней и нижней головок относительно друг друга). Допуск непараллельности осей обычно составляет 0,02–0,05 мм на 100 мм длины: при большем перекосе поршень встаёт в цилиндре с наклоном, кромки колец нагружаются неравномерно, растёт износ юбки и появляется задир. Плюс к геометрии проверяют втулку верхней головки под поршневой палец и постель нижней головки под вкладыш. Разбираем, зачем нужна дефектация шатунов, что реально восстанавливают, а когда шатун идёт под замену.

Из чего состоит шатун и что в нём изнашивается?

Шатун соединяет поршень с коленвалом и передаёт усилие сгорания на кривошип. В нём три рабочие зоны:

— Верхняя (поршневая) головка с запрессованной бронзовой втулкой — в неё входит поршневой палец. Здесь работает пара «палец — втулка».

— Стержень двутаврового сечения — принимает изгибающие и растягивающие нагрузки.

— Нижняя (кривошипная) головка с крышкой — в неё ставятся шатунные вкладыши, она садится на шейку коленвала.

Изнашиваются, соответственно: втулка верхней головки (зазор с пальцем растёт — появляется стук пальца), постель нижней головки (теряет круглость), а геометрия всего шатуна нарушается при ударных перегрузках. Стук изношенного пальца часто слышен на холодную — про это есть отдельный материал стук двигателя на холодную.

Изгиб и скручивание: два вида деформации шатуна

Оси верхней и нижней головок в исправном шатуне строго параллельны и лежат в одной плоскости. Деформация нарушает это двумя способами:

Оба дефекта опасны тем, что незаметны при беглом осмотре. Шатун выглядит целым, а поршень в этом цилиндре быстро набирает эллипс и задир. Именно поэтому геометрию меряют приборно, а не «прикладывая на глаз».

Почему гнёт шатуны — основные причины

— Гидроудар. Вода, попавшая в цилиндр, не сжимается. Поршень встаёт, а инерция коленвала догибает шатун. Классика — заезд в глубокую лужу на скорости. Гнутся обычно самые нагруженные шатуны, часто в одном-двух цилиндрах. Признаки и последствия — в статье гидроудар двигателя.

— Детонация и калильное зажигание. Резкие пики давления в камере создают ударную нагрузку на шатун. Особенно на форсированных и «прошитых» моторах, на плохом топливе.

— Проворот шатунного вкладыша. Перегрев нижней головки нарушает круглость постели и может повести шатун. Что это такое — в материале провернуло вкладыш.

— Обрыв ремня/цепи ГРМ на интерференционном моторе — встреча поршня с клапаном передаёт удар на шатун.

— Заклинивание пальца из-за масляного голодания — палец перестаёт проворачиваться во втулке, нагрузка идёт «в излом».

Как проверяют геометрию шатуна?

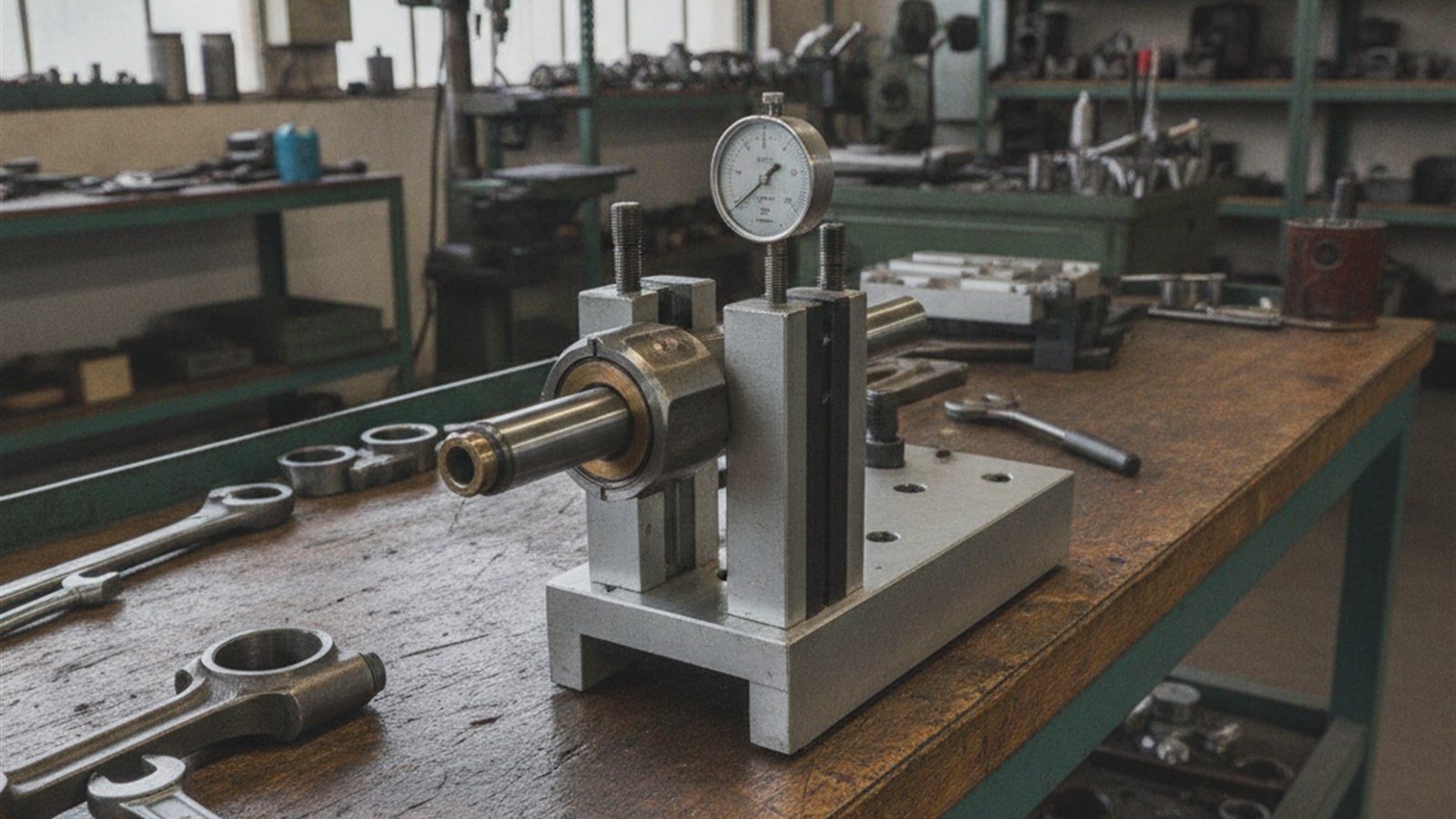

Шатун устанавливают на специальное приспособление (кондуктор): нижняя головка садится на калиброванную оправку-разжим, в верхнюю вставляется контрольный палец. По контрольной плите и индикатору проверяют два параметра:

— Изгиб — обе точки оси верхнего пальца должны лежать на одной высоте относительно плиты. Разница высот = величина изгиба.

— Скручивание — палец не должен «качаться» по диагонали. Перекос по краям = скручивание.

Норма непараллельности и перекоса осей — порядка 0,02–0,05 мм на 100 мм, точное значение берётся по конкретному двигателю. Заодно оценивают состояние стержня: трещины, следы перегрева, вмятины — повод сразу выбраковать шатун. Это часть общей дефектации двигателя, по итогам которой составляется дефектная ведомость.

Замена втулки верхней головки под поршневой палец

Втулка верхней головки — расходный элемент. При износе зазор «палец — втулка» растёт, появляется характерный звонкий стук пальца, особенно на холодном моторе и при сбросе газа. Восстановление идёт так:

Правильный тепловой зазор в паре «палец — втулка» — не мелочь: мал зазор — прихват при нагреве, велик — стук и разбивание. Как подбирают зазоры в подшипниках скольжения — в материале тепловой зазор во втулках.

Постель нижней головки: овальность и восстановление

Нижняя головка садится на шатунную шейку коленвала через вкладыши. Её постель должна быть строго круглой. После перегрева, проворота вкладыша или перетяжки шатунных болтов постель теряет круглость — становится овальной. Это приводит к неравномерному зажатию вкладыша, локальному масляному голоданию и повторному провороту.

Круглость постели проверяют нутромером в собранном виде (с затянутой крышкой на штатный момент). При овальности сверх допуска постель восстанавливают: плоскость стыка крышки шлифуют «в минус», затем растачивают/хонингуют постель в номинальный размер — так круглость возвращается. Логика та же, что и при восстановлении постелей в блоке, о котором мы писали в разделе про подбор и замену вкладышей.

Если постель разбита сильно, есть трещины у шатунных болтов или крышка «сыграла» — шатун меняют. Дешёвая экономия на треснувшем шатуне заканчивается его обрывом и пробитым блоком, а это уже не ремонт, а замена мотора.

Сколько стоит дефектация и ремонт шатунов в Минске?

Прайс AB Motors на 2026 год (ориентировочно):

Стоимость сильно зависит от двигателя, доступности втулок и объёма работ, поэтому по ремонтным операциям цену называют после осмотра комплекта шатунов. Дефектацию же делают по прайсу за штуку. Полный прайс AB Motors — на сайте.

Частые вопросы
