Ремонт двигателя BMW N20: цепь ГРМ, масляный насос и провёрнутые вкладыши

BMW N20 — самый массовый турбо-двигатель BMW 2011–2017 годов (F30 320i/328i, F10 528i, F25 X3, F15 X5 sDrive). Конструктивно надёжный мотор с двумя слабыми местами: цепь ГРМ растягивается на 80–120 тыс. км вместо заявленных 150+, и вместе с ней растягивается цепь привода масляного насоса. Игнорирование характерного «воя» цепи в 7 случаях из 10 заканчивается провёрнутыми шатунными вкладышами и капремонтом за 6 000–9 000 BYN. При своевременной замене цепей мотор спокойно ходит 250 тысяч. Разбираем, как ловить проблему до того, как она станет катастрофой, и что делаем в AB Motors с уже «убитыми» N20.

Что такое N20 и где он стоит?

N20 — рядный 4-цилиндровый турбо-бензиновый двигатель BMW с прямым впрыском Valvetronic и системой изменения фаз Vanos. Производился с 2011 по 2017, в США/Канаде — с маркировкой N26 (отличается катализатором и настройками впуска). Объём — 1,6 л (N20B16) или 2,0 л (N20B20).

Где встречается:

— F30/F31/F34 — BMW 3 серии (320i, 328i)

— F10/F11 — BMW 5 серии (520i, 528i)

— F25 — BMW X3 (xDrive20i, xDrive28i)

— F26 — BMW X4

— F15/F16 — BMW X5/X6 sDrive35i базовых версий

— F20/F21 — BMW 1 серии

К нам в Минск с этими моторами приезжают чаще всего F30 и F25 — самые массовые в Беларуси. Возраст таких машин сейчас 9–14 лет, типичный пробег 150–250 тыс. км, ровно тот момент, когда проблема с цепями уже разворачивается.

Почему растягивается цепь ГРМ на N20?

Конструктивных причин три:

① Облегчённая цепь раннего образца (до 2015 года). BMW сделала цепь тоньше и легче, чтобы снизить трение и потребление. Звенья оказались менее износостойкими. Партию доработали к 2015 году (BMW отозвала старую цепь и поставила усиленную), но миллионы моторов с «той самой» цепью остались в эксплуатации.

② Система Start-Stop. Каждый перезапуск даёт пиковую нагрузку на цепь, а масляный клин при холодном запуске ещё не сформировался. У владельцев с активным городским трафиком (Минск, постоянное «стоп-движение») цепь умирает быстрее — мы видим растяжение уже на 80 000 км.

③ Натяжитель с конструктивным недостатком. Гидравлический натяжитель залипает при загрязнённом масле, цепь начинает «гулять», звенья получают рывковые нагрузки.

Регламент BMW — замена цепи ГРМ на 150 000 км. Реальная цифра по нашей практике: 80–120 тысяч для города, 130–160 тысяч для трассы. Если первый владелец нарушал интервалы замены масла (например, ездил на «лонг-лайфе» 25 000 км) — цепь растягивается ещё раньше.

Цепь масляного насоса — отдельная и более опасная проблема

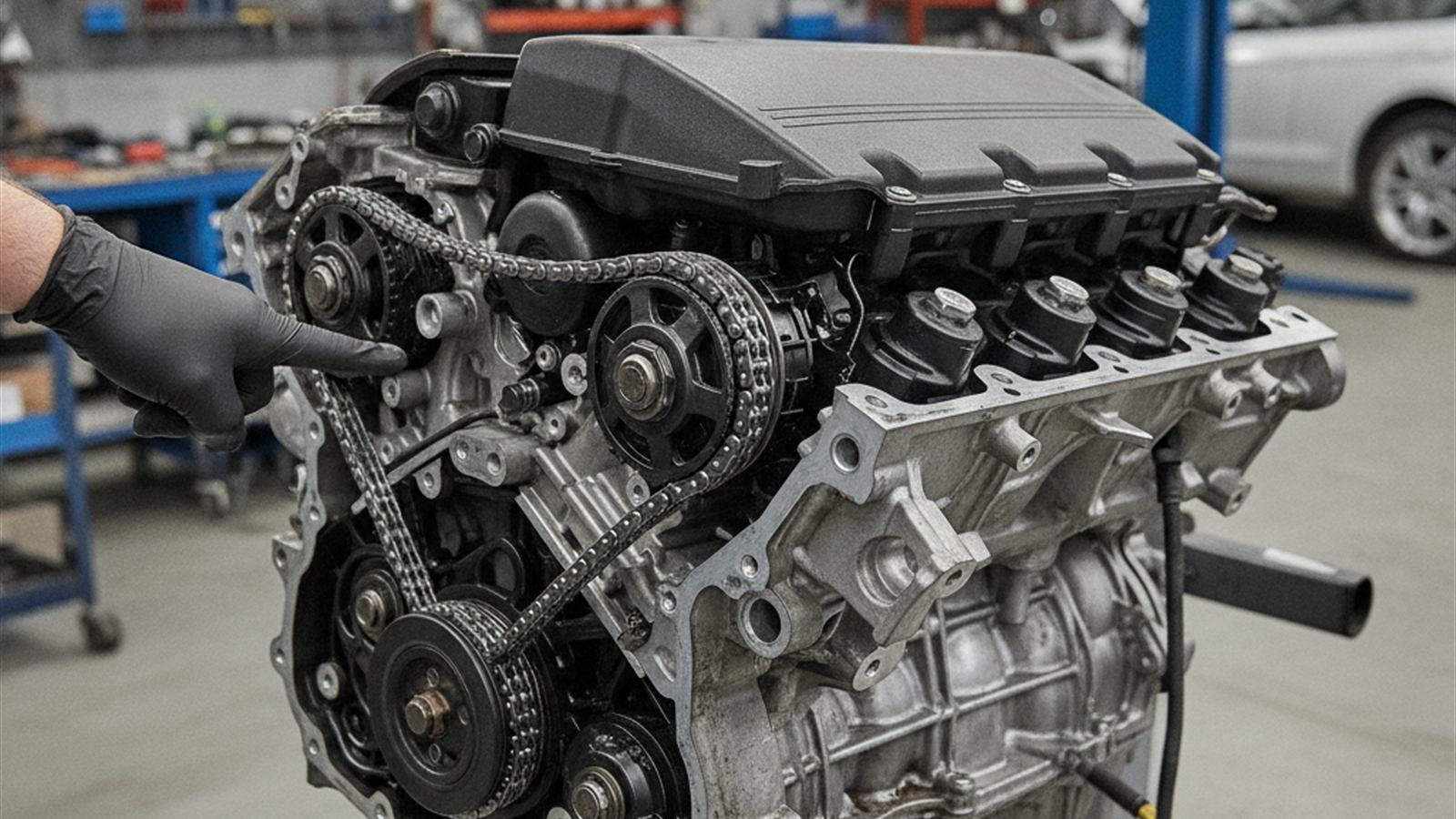

Параллельно с цепью ГРМ на N20 стоит вторая цепь — привода масляного насоса. Она короче, но работает в тех же условиях и растягивается синхронно. Менять её обязательно одновременно с цепью ГРМ.

Чем грозит обрыв цепи маслонасоса:

— Полностью пропадает подача масла к коленвалу.

— Через 2–10 секунд работы без давления — масляное голодание шатунных подшипников.

— Вкладыши перегреваются за секунды, сначала проворачивает один (обычно 3-й цилиндр), за ним — остальные.

— Коленвал получает задиры на шейках, шатуны деформируются, нижняя часть блока в металлической стружке.

Это самая дорогая поломка N20: замена коленвала + шатунов + вкладышей + промывка масляной системы + расточка постелей при необходимости — 5 500–8 500 BYN. При своевременной замене цепи и насоса (~1 800–2 400 BYN) такого сценария не будет.

Как провёртывает шатунные вкладыши на N20?

Механика разрушения:

Стадия 1. Подача масла падает из-за растянутой цепи маслонасоса (давление падает на 0,5–1 бар). На холостых индикатор давления ещё может не гореть, но клин масла между шейкой коленвала и вкладышем становится тоньше.

Стадия 2. Масляная плёнка периодически прорывается на пиках нагрузки. Вкладыши греются, медно-свинцовый антифрикционный слой начинает оплавляться.

Стадия 3. Расплавленный материал «прикипает» к шейке коленвала. На следующем рабочем такте сила прокручивает весь вкладыш в постели шатуна вместе с шейкой.

Стадия 4. Стуки в нижней части мотора, аварийное падение давления, через 50–500 км — заклинивание двигателя.

Конкретно у N20 чаще всего страдают шатунные вкладыши 2-го и 3-го цилиндров — они расположены дальше всего от насоса. Подробнее о механизме разрушения и восстановлении — в нашей статье провернуло вкладыш двигателя.

Какие симптомы говорят, что пора в сервис?

Подробнее о падении давления — в материале давление масла упало на ходу. Про стуки на холодную — в статье стук двигателя на холодную.

Кейс из практики AB Motors — BMW 320i F30 N20B20

Авто: BMW 320i F30, 2014 г.в., пробег 178 000 км, второй владелец. Жалоба — стук в нижней части мотора на холодную, в последние 200 км появился постоянный гул цепи.

Что нашли при разборке:

— Цепь ГРМ растянута на 1,8% (норма <0,5%) — перескочила на зуб на распредвалу впуска.

— Цепь масляного насоса растянута, успокоитель сломан, обломки в поддоне.

— Шатунные вкладыши 2-го и 3-го цилиндров провёрнуты, шейки коленвала с глубокими задирами 0,15 мм.

— Шатуны 2 и 3 — кривизна 0,03 мм, нужна правка геометрии.

— ГБЦ — клапаны 4 цилиндра погнуты от встречи с поршнем, нужна замена 8 шт. и притирка сёдел.

Что сделали:

— Шлифовка коленвала в первый ремонтный размер (-0,25 мм).

— Правка геометрии 2 шатунов на стенде, проверка кривизны.

— Полная замена шатунных и коренных вкладышей (King, ремонтный размер).

— Восстановление ГБЦ: 8 новых клапанов, притирка сёдел, проверка направляющих, фрезеровка плоскости.

— Новые цепи ГРМ и маслонасоса BMW OE, новый натяжитель, новый успокоитель.

— Промывка всей системы смазки, замена маслонасоса в сборе.

Итог: 12 рабочих дней, цена работ + материалов 6 850 BYN. Мотор сдан с компрессией 13–13,5 бар по всем цилиндрам, ровный звук, штатное давление масла. Клиент через 35 000 км — без замечаний.

Если бы цепи поменяли вовремя на 100 000 км: работа + материалы 1 850 BYN. Разница — 5 000 BYN, или ровно 4 капремонта цепи.

Сколько стоит ремонт двигателя BMW N20 в Минске?

Точные цены — после дефектации. На все работы — гарантия 12 месяцев / 30 000 км.
