Правка коленчатого вала: биение, прогиб и когда вал ещё можно спасти
Правка коленчатого вала — это устранение прогиба его оси, когда биение средней коренной шейки выходит за допуск (обычно 0,03–0,05 мм в зависимости от двигателя). Это отдельная операция, не путать со шлифовкой шеек: шлифовка восстанавливает диаметр и геометрию самих шеек, а правка выпрямляет искривлённую ось вала. Прогиб появляется после перегрева, клина, гидроудара или проворота вкладыша. Правка помогает при биении примерно до 0,10–0,15 мм и отсутствии трещин; при большем прогибе или трещинах вал меняют. Разбираем, как измеряют биение, как правят вал и в каких случаях правка — пустая трата денег.
Главное: правка коленвала — не «выпрямили молотком и поехали». Металл имеет память: после правки вал должен отлежаться и пройти повторный контроль, иначе через несколько тысяч километров ось «уводит» обратно. Поэтому за правку берутся только после дефектации и всегда с последующей перепроверкой биения и шлифовкой шеек.
В этой статье
- Что такое прогиб коленвала и чем правка отличается от шлифовки?
- Почему коленвал «ведёт» — основные причины прогиба
- Как понять, что коленвал погнут?
- Как измеряют биение коленчатого вала?
- Как правят коленвал и почему потом обязательна шлифовка
- Когда правка бессмысленна и вал нужно менять?
- Сколько стоит правка и шлифовка коленвала в Минске?
- Частые вопросы
Что такое прогиб коленвала и чем правка отличается от шлифовки?
Коленчатый вал — длинная деталь, лежащая на нескольких коренных опорах. Если его ось искривляется, средние коренные шейки начинают «бить» относительно крайних. Это биение и есть прогиб. Даже небольшая кривизна означает, что при вращении вал колотит по вкладышам, масляный клин рвётся, а нагрузка на средние коренные растёт в разы.
Важно не путать две разные операции:
| Операция | Что исправляет | Когда нужна |
|---|---|---|
| Правка | Кривизну оси вала (биение средних шеек) | После перегрева, клина, гидроудара — когда вал повело |
| Шлифовка | Износ, овальность и конусность самих шеек | При выработке, задирах, после проворота вкладыша |
| Полировка | Микрошероховатость шеек после шлифовки | Финишная операция под новые вкладыши |
На практике правка почти никогда не идёт в одиночку: сначала выпрямляют ось, потом обязательно перешлифовывают шейки в ремонтный размер, потому что после правки геометрия шеек всё равно уходит. Поэтому правильный порядок — дефектация → правка → контроль биения → шлифовка → полировка.
Почему коленвал «ведёт» — основные причины прогиба
Коленвал — очень жёсткая деталь, и просто «от старости» он не гнётся. Прогиб — почти всегда следствие аварийного события:
— Перегрев и клин двигателя. Когда поршень прихватывает в цилиндре или проворачивает вкладыш, вал получает резкую ударную и тепловую нагрузку. Локальный перегрев коренной шейки снимает напряжения в металле неравномерно — ось уводит.
— Гидроудар. Вода в цилиндре не сжимается: поршень встаёт колом, а инерция маховика продолжает крутить вал. Гнёт обычно шатуны, но при сильном ударе достаётся и коленвалу. Подробно — в статье про гидроудар двигателя.
— Проворот вкладыша. Прихваченный вкладыш перегревает шейку до синевы. Металл в этой зоне «отпускается», и вал теряет прямолинейность. Что это такое — в материале провернуло вкладыш.
— Детонация и разрушение поршня. Постоянные ударные нагрузки от детонации создают усталостную деформацию, особенно на форсированных и «чиптюненых» моторах.
— Ошибки сборки. Неравномерная или чрезмерная затяжка коренных крышек, несоосность постелей блока — вал зажимает «дугой» ещё на этапе установки.
Как понять, что коленвал погнут?
Прогиб редко проявляется отдельно — обычно он идёт в комплекте с последствиями аварии двигателя. Косвенные признаки:
— Низкое или «плавающее» давление масла на прогретом моторе — увеличенные зазоры в средних коренных из-за биения. Что делать в этой ситуации — в статье упало давление масла.
— Глухой ритмичный стук в нижней части блока, усиливающийся под нагрузкой.
— Повышенная вибрация двигателя, которой раньше не было.
— Быстрый повторный износ или задиры на новых коренных вкладышах после недавнего ремонта — частый признак того, что вал поставили кривым.
Точно поставить диагноз «по звуку» нельзя. Прогиб выявляется только замером биения на снятом и отмытом валу. Поэтому при любом из симптомов мотор разбирают и вал везут на дефектацию.
Как измеряют биение коленчатого вала?

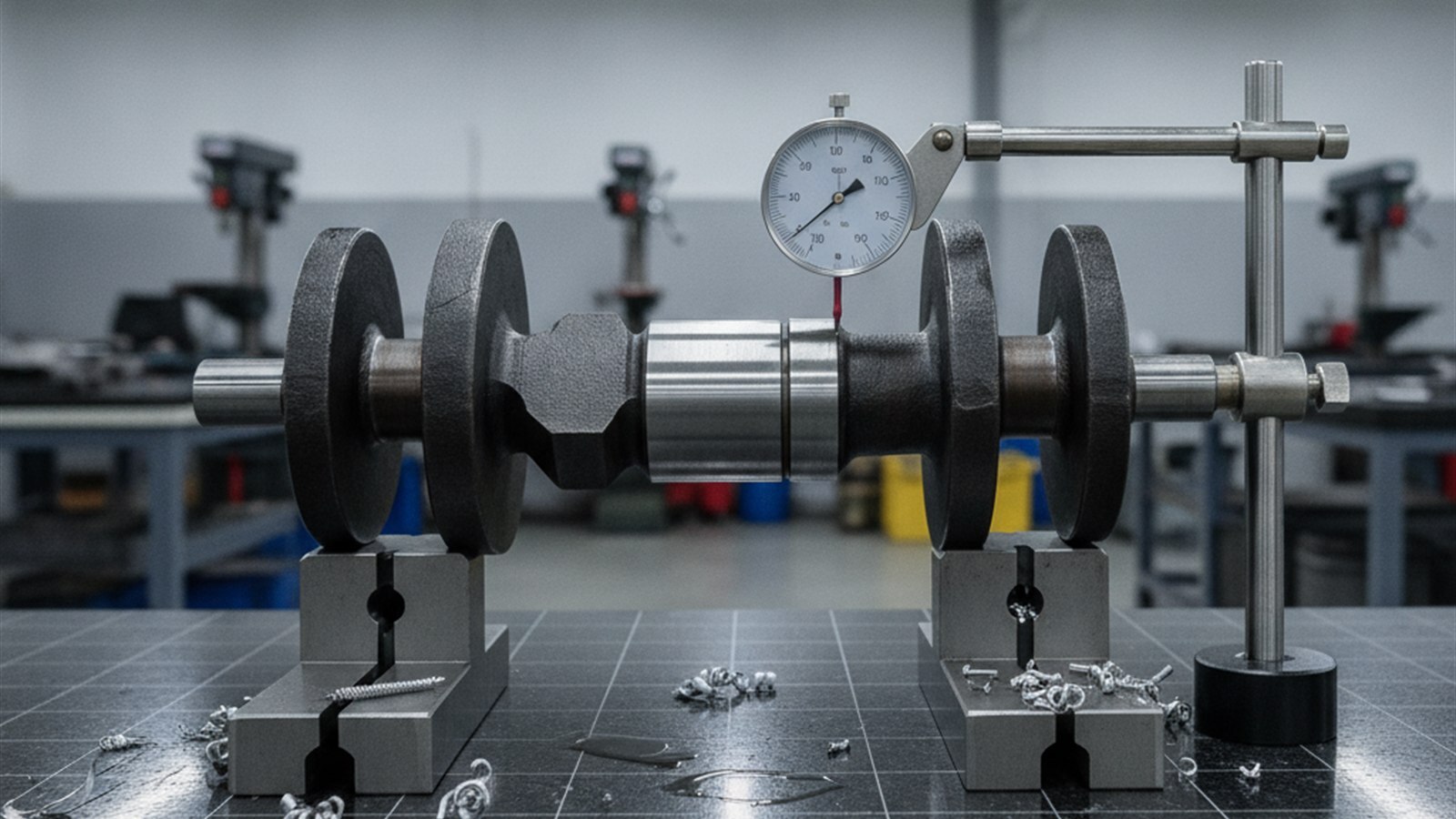

Вал укладывают крайними коренными шейками на призмы (или в центрах) и к средней коренной шейке подводят стрелочный индикатор. Затем вал медленно проворачивают на 360° и смотрят разброс показаний — это и есть радиальное биение.
Ориентировочные допуски биения средней коренной шейки:
до 0,02–0,03 мм — норма, правка не нужна; 0,03–0,05 мм — на границе, решается по двигателю; 0,05–0,15 мм — показана правка; свыше 0,15 мм или наличие трещин — замена. Точные цифры зависят от модели двигателя, поэтому мы сверяемся с заводскими данными по конкретному мотору.
Одновременно вал проверяют на трещины. Микротрещины у галтелей (переходов от шейки к щеке) — самое опасное: под нагрузкой они растут и приводят к обрыву вала. Их выявляют магнитопорошковой дефектоскопией — на намагниченном валу трещина собирает магнитный порошок в чёткую линию. Визуально такую трещину не видно.
Также меряют овальность и конусность каждой шейки микрометром, чтобы сразу понять, какой ремонтный размер потребуется под шлифовку. Как это делается — в материале как определить износ шеек коленвала.
Как правят коленвал и почему потом обязательна шлифовка
Технологическая цепочка правки в цеху AB Motors:
① Мойка и замер
Вал моют, укладывают на призмы, находят точку и величину максимального прогиба, отмечают направление «горба».
② Дефектоскопия
Проверка на трещины. Если у галтелей есть трещины — правка отменяется, вал под замену. Гнуть треснувший вал нельзя.
③ Правка
Ось выпрямляют дозированным усилием под прессом с контролем индикатором, при необходимости — с локальным упрочнением галтелей (наклёпом), чтобы снять внутренние напряжения и закрепить результат.
④ Отлёжка и повторный контроль
После правки биение перепроверяют. Металл может частично «вернуться» — если ось снова ушла, цикл повторяют. Это ключевой момент, который отличает нормальную правку от «на коленке».
⑤ Шлифовка и полировка
После правки шейки шлифуют в ремонтный размер, восстанавливая геометрию и соосность, затем полируют под новые вкладыши. Без этого этапа правка смысла не имеет.
По сути правка — это подготовительная операция. Она возвращает валу прямолинейность, а финишную точность даёт уже шлифовка коленчатых валов. После сборки такой вал обязательно проверяют в постелях блока — на соосность и лёгкость проворота.
Когда правка бессмысленна и вал нужно менять?
Правка — не универсальное решение. Есть случаи, когда честнее сразу ставить другой вал:
| Состояние вала | Решение |
|---|---|
| Биение 0,05–0,15 мм, шейки без глубоких задиров, трещин нет | Правка + шлифовка |
| Трещины у галтелей или на щеках | Замена — править нельзя |
| Биение больше последнего ремонтного размера по шейкам | Замена |
| Глубокие задиры/перегрев шейки до синевы, металл «отпущен» | Чаще замена |
| Вал уже правился ранее и снова ушёл | Замена |
Отдельно про «отпущенный» металл: если шейка перегревалась до цветов побежалости, её твёрдость упала. Даже выправленный и отшлифованный, такой вал быстро изнашивается. Поэтому решение всегда принимается по совокупности — биение плюс твёрдость плюс дефектоскопия, а не только по одной цифре.
Сколько стоит правка и шлифовка коленвала в Минске?
Прайс AB Motors на 2026 год (легковые / грузовые и микроавтобусы):
| Услуга | Легк., BYN | Г/а, м/а, BYN |
|---|---|---|
| Дефектация коленвала (замер биения, шеек) | 25 | 35 |
| Правка коленчатого вала | 100 | 150 |
| Шлифовка (4 цилиндра) | 180 | 240 |
| Шлифовка (6 цилиндров) | 200 | 350 |
| Полировка шеек | 70 | 140 |
Правка почти всегда идёт связкой со шлифовкой и полировкой — так что итог по коленвалу обычно складывается из этих строк. Точную сумму называют после замера: пока вал не лёг на призмы, никто честно не скажет, поможет ли правка или нужен новый вал. Смотрите полный прайс AB Motors.
Частые вопросы
Правда ли, что коленвал вообще нельзя править и его надо только менять?
Это распространённое упрощение. Править нельзя валы с трещинами и с сильным прогибом — тут действительно только замена. Но при биении в пределах 0,05–0,15 мм, без трещин и без перегретых шеек правка с последующей шлифовкой даёт нормальный ресурс. Ключ — правильная диагностика и обязательный повторный контроль биения после правки. «Никогда нельзя» и «всегда можно» — оба ответа неверны, всё решает состояние конкретного вала.
Сколько ходит коленвал после правки?
Если правка сделана корректно (биение вошло в допуск, металл не «отпущен», шейки перешлифованы) — вал отрабатывает полноценный ресурс до следующего капремонта, как обычный шлифованный. Проблемы возникают, когда правку делают без отлёжки и повторного контроля: тогда ось уходит обратно и новые вкладыши изнашиваются за 10–20 тысяч км.
Можно ли определить прогиб, не снимая двигатель?
Точно — нет. Косвенно на прогиб указывают низкое давление масла, стук в нижней части блока и быстрый износ свежих коренных вкладышей. Но чтобы измерить биение, вал нужно снять, отмыть и уложить на призмы. Поэтому диагноз ставится на разобранном моторе — обычно уже в ходе дефектации после аварийного события.
Чем правка отличается от шлифовки — можно ли обойтись чем-то одним?
Правка выпрямляет ось вала, шлифовка восстанавливает размер и геометрию шеек. Если вал только погнут, а шейки целые — теоретически хватило бы правки, но на практике после правки геометрия шеек всё равно уходит, и их приходится шлифовать. И наоборот: если вал прямой, но шейки изношены — нужна только шлифовка без правки. Мастер решает после замеров.
После перегрева мотора коленвал синий в районе шейки — его можно спасти?
Синева (цвета побежалости) означает, что шейка нагревалась до 250–300 °C и выше, а значит, её поверхностная твёрдость упала. Геометрию можно восстановить шлифовкой, но «отпущенный» слой изнашивается быстрее. Иногда шлифовка снимает повреждённый слой и добирается до нормального металла — тогда вал спасают. Если износ ушёл глубоко — вал под замену. Решается замером твёрдости и глубиной ремонтного размера.
Сколько по времени делается правка и шлифовка коленвала?
Сама правка с контролем — несколько часов, но при необходимости повторных циклов и отлёжки вал может задержаться до 1–2 дней. Со шлифовкой и полировкой типовой срок по коленвалу — 2–4 рабочих дня. Если это часть капремонта, вал делается параллельно с блоком и ГБЦ, поэтому на общий срок ремонта обычно не влияет.
