Повело ГБЦ (коробление головки блока): признаки, проверка плоскостности и ремонт

«Повело головку» — это коробление привалочной плоскости ГБЦ, той, что прилегает к блоку через прокладку. Алюминиевая головка от перегрева расширяется неравномерно и, остывая, остаётся слегка выгнутой — плоскость перестаёт быть ровной. В результате прокладка ГБЦ не держит: пробивает между цилиндрами или в рубашку охлаждения, антифриз уходит в масло или цилиндры, мотор газует в расширительный бачок и снова перегревается. Хорошая новость — в большинстве случаев головку спасает фрезеровка плоскости, а не замена. Плохая — если коробление большое или уже пошла трещина, одной прокладкой и «протяжкой болтов» проблему не закрыть. Разбираем, как понять, что повело именно головку, как это замеряют и когда фрезеровка ещё спасает, а когда нужна замена.

Что такое коробление ГБЦ и чем оно опасно?

Головка блока прижата к блоку цилиндров десятком болтов через прокладку ГБЦ. Герметичность камер сгорания, масляных и водяных каналов держится за счёт того, что обе привалочные плоскости — блока и головки — идеально ровные, а прокладка равномерно обжата. Стоит одной из плоскостей «повести» — обжим по контуру становится неравномерным, и прокладка перестаёт держать давление.

Коробление — это отклонение плоскости от идеальной ровности, обычно в виде выгиба в середине головки (там, где она сильнее всего греется). Измеряется в сотых долях миллиметра, но даже 0,1–0,15 мм на длинной головке достаточно, чтобы прокладку начало пробивать. Чаще всего страдают алюминиевые головки — алюминий сильнее расширяется при нагреве, чем чугун блока.

Опасность коробления не только в пробое прокладки. Неровная плоскость тянет за собой цепочку: повторные перегревы из-за ухода антифриза, эмульсия в масле и масляное голодание, риск задиров в цилиндрах и, в запущенных случаях, трещина в самой головке. Поэтому коробление лечат до, а не после того, как оно потянуло за собой соседние узлы.

Почему головку ведёт?

Причина почти всегда одна — перегрев, но приводят к нему разные вещи:

— Перегрев мотора. Пробитый термостат, завоздушенная или потёкшая система охлаждения, забитый радиатор, вышедшая помпа — мотор уходит в красную зону, алюминий расширяется, и головку выгибает. Что делать в момент перегрева — в статье перегрел двигатель — что делать прямо сейчас.

— Резкий локальный нагрев. Долитая в горячий мотор холодная вода, работа с уже пробитой прокладкой — головка греется неравномерно и коробится сильнее.

— Уже пробитая прокладка ГБЦ. Прорыв газов в рубашку охлаждения ведёт к перегреву, а перегрев — к короблению. Получается замкнутый круг. Про сам пробой — в материале прогорела прокладка ГБЦ: признаки и причины.

— Нарушение момента и порядка затяжки. Перетянутые или затянутые «на глаз» болты создают неравномерное напряжение и подводят плоскость даже без сильного перегрева.

— Возраст и усталость металла. На возрастных моторах, переживших не один тепловой цикл, головка ведёт легче.

Важный вывод: коробление — это следствие. Отремонтировав плоскость, но не устранив причину перегрева (термостат, помпу, радиатор, воздух в системе), вы получите повторное коробление. Поэтому вместе с ремонтом головки проверяют и систему охлаждения.

Признаки, что повело головку

Ключевой маркер — повтор. Если прокладку уже меняли, а симптомы вернулись, дело почти наверняка в неровной плоскости, которую перед заменой не проверили и не фрезеровали. Точно так же коробление проявляется через антифриз в масле — как это происходит без явных течей, разбирали в статье почему антифриз попадает в масло.

Как замеряют плоскостность ГБЦ

На глаз коробление не видно — оно измеряется в сотых миллиметра. Поэтому головку проверяют инструментально:

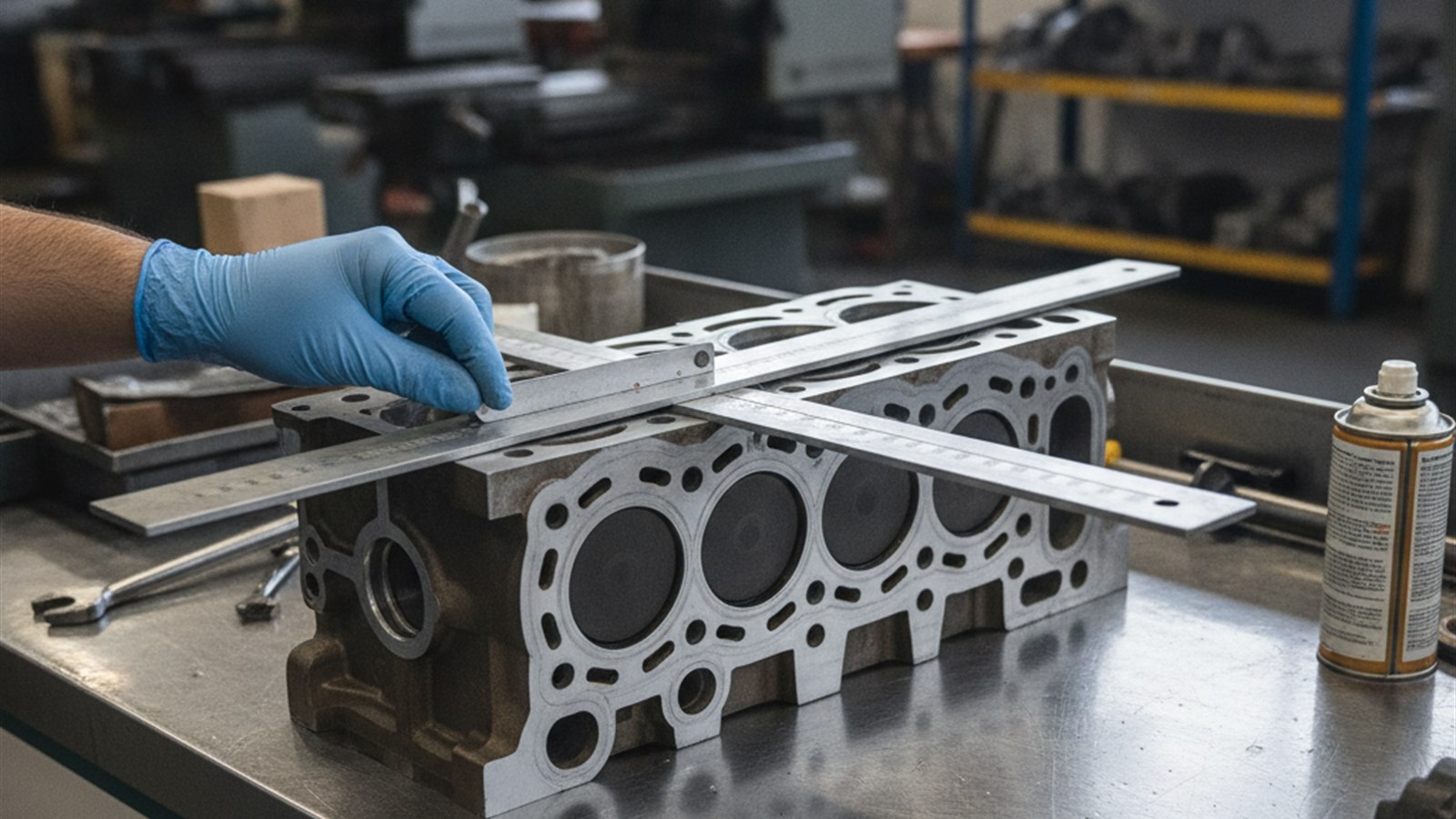

— Лекальная линейка и щуп. Поверочную линейку ставят на плоскость головки в нескольких направлениях — вдоль, поперёк и по диагоналям — и щупом замеряют зазор между линейкой и плоскостью. Так находят и величину, и «карту» коробления (где выгнуло).

— Сравнение с допуском. У каждого мотора есть заводской предел неплоскостности. Если фактический зазор его превышает — плоскость под фрезеровку. Если в пределах, но прокладку пробивало — смотрят состояние привалочной поверхности и прокладки.

— Проверка на трещины. Заодно головку осматривают и при необходимости опрессовывают: перегрев, который повёл плоскость, мог оставить и трещину. Как это делают — в статье треснула ГБЦ: ремонт трещины алюминиевой головки.

Полноценный замер — часть дефектации головки. Только по её результатам понятно, отделаетесь ли вы фрезеровкой или головку придётся менять.

Фрезеровка или замена — как решают?

В большинстве случаев коробление лечится фрезеровкой (шлифовкой) плоскости — с головки снимают тончайший слой металла на плоскошлифовальном или фрезерном станке, возвращая поверхности идеальную ровность. Решение принимают по нескольким факторам:

Есть ещё один нюанс после фрезеровки: снятый слой уменьшает высоту головки, и в ряде моторов под это нужна прокладка увеличенной толщины, чтобы вернуть степень сжатия и зазоры к норме. Про подбор — в материале как выбрать прокладку ГБЦ после фрезеровки.

Итог: фрезеровка спасает головку в большинстве случаев и обходится в разы дешевле замены. Но решают это только после замера — «на глаз» пообещать фрезеровку без риска нельзя.

Сколько стоит в Минске?

Стоимость складывается из дефектации (замер плоскости и осмотр на трещины), самой фрезеровки и сопутствующих работ, если они нужны. Цена зависит от типа мотора — легковой или коммерческий (грузовой, микроавтобус). Из чего складывается:

Точную смету называют после дефектации: пока не замерили коробление и не проверили головку на трещины, честной цифры «под ключ» не будет. Привозите головку (или мотор — снимем сами), замерим плоскость и скажем, спасает ли фрезеровка. Из чего вообще складывается цена ремонта головки — в статье сколько стоит ремонт ГБЦ в Минске. Актуальный прайс — на сайте.
