Во многих двигателях и механизмах со временем изнашиваются посадочные места под валы — коленчатый, распределительный или промежуточные. Эти места называют постелями валов.
Когда зазор между валом и опорной поверхностью становится больше допустимого, нарушается центровка, появляется вибрация и ускоренный износ. В таких случаях выполняется расточка постелей валов — точная механическая обработка для восстановления геометрии и соосности.
Что такое постели валов
Постели — это отверстия или гнёзда, в которых вращаются валы двигателя. Они формируют правильное положение вала и обеспечивают равномерное распределение нагрузки.
Со временем из-за износа, перегрева или недостатка смазки постели теряют форму, что приводит к:
- биению и вибрациям вала;
- снижению давления масла;
- шуму и повышенному трению;
- разрушению вкладышей или шеек вала.
Когда требуется расточка постелей
Расточка выполняется в случаях, когда стандартная замена вкладышей не решает проблему.
Основные причины:
- износ поверхности постелей;
- смещение осей опор после перегрева или деформации блока;
- установка новых крышек коренных подшипников;
- повреждения после заклинивания вала.
После расточки восстанавливается соосность опорных отверстий, благодаря чему вал снова вращается ровно, без биений и перекосов.
Как выполняется расточка постелей валов
- Дефектовка и измерения.
- Сначала проводится контроль геометрии и соосности осей с помощью индикаторов и нутромеров.
- Фиксация блока на станке.

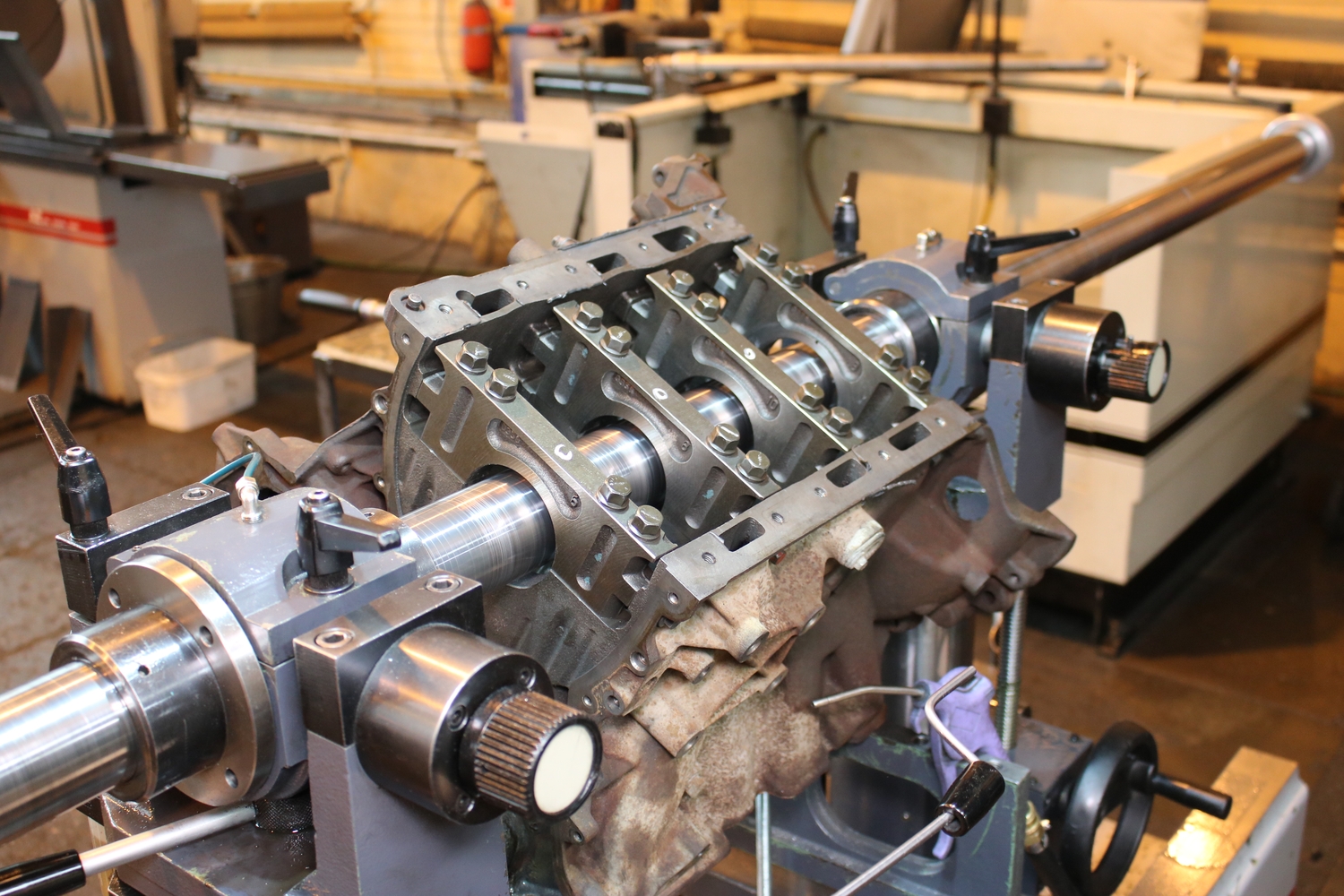

- Блок цилиндров или корпус крепится на горизонтально-расточном станке.
- Расточка.
- Из постелей снимается минимальный слой металла, обеспечивая идеальную соосность отверстий.
- Контроль размеров.
- После обработки проверяются диаметры и овальность — они должны соответствовать допускам под установку новых вкладышей.
- Финишная сборка.
- После расточки устанавливаются новые вкладыши, проверяется зазор и лёгкость вращения вала.
Почему важно соблюдать точность
Даже небольшое отклонение в соосности или диаметре вызывает повышенные нагрузки на вкладыши и шею вала. Это приводит к:
- ускоренному износу;
- потере давления масла;
- появлению стуков и перегреву.
Поэтому расточку постелей выполняют только на специализированном оборудовании, с точностью до сотых миллиметра и последующим контролем.
Обработка постелей в ABMotors
В ABMotors (Минск) расточка постелей валов выполняется на современном оборудовании с контролем геометрии и соосности.
Мы обрабатываем постели под:
- коленчатые валы,
- распределительные валы,
- промежуточные и балансировочные валы.
Благодаря точной центровке обеспечивается плавная работа механизма, равномерное давление масла и продлённый срок службы двигателя.
Вы можете заказать расточку постелей валов в Минске в центре ABMotors, где гарантируется точность обработки и восстановление характеристик узла.
